Pemasangan Konektor RJ45 Pada Kabel UTP Cat 5e (Kabel Straight dan Kabel Cross Over)
1. Tujuan
Mahasiswa/Mahasiswi dapat membuat kabel UTP ( Straight dan Cross Over ) Sendiri
2. Teori Singkat
Kabel Straight merupakan kabel yang memiliki ujung awal dengan ujung akhir kabel terdapat urutan pin yang sama. Tipe kabel ini umumnya digunakan untuk menghubungkan dua perangkat yang berbeda.
Fungsi dari kabel Straight adalah sebagai berikut :
· Mengkoneksikan antara computer dengan switch
· Mengkoneksikan computer dengan LAN pada modem kabel/DSL
· Mengkoneksikan router dengan LAN pada model kabel/DSL
· Mengkoneksikan Switch ke router
· Mengkoneksikan Hub ke Router
3. Alat dan Bahan
1) Kabel UTP
2) Tang Crimping
3) RJ45 (2 buah)
4) LAN Tester
4. Langkah Kerja

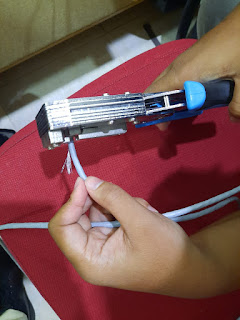

1) Langkah pertama yang harus dilakukan adalah membuka jaket pelindung yang ada pada kabel dengan menggunakan pisau yang ada di tang crimping, lakukan dengan hati-hati jangan sampe kawat-kawat dan yang ada di dalam kabel tersebut terpotong, dan jangan terlalu panjang waktu membuka jaket pelindung kabel nya
2) Setelah membuka jaket nya, pisahkan kabel kecil yang berisi tembaga tersebut dari lilitan nya,

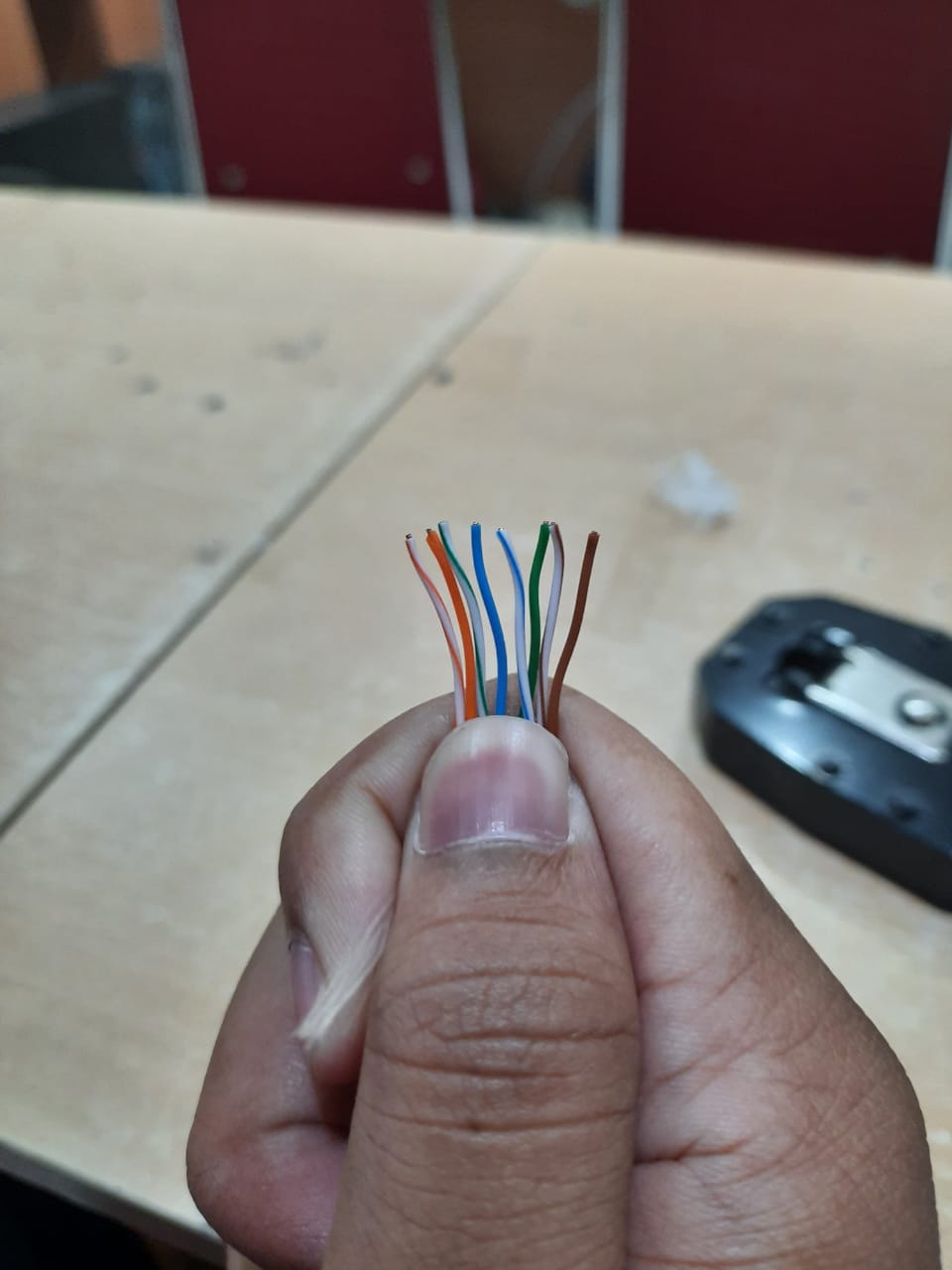

3) Selanjutnya, rapikan kabel-kabel tersebut dan susun sesuai warna nya yaitu
Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat ( Penyusunan dimulai dari kiri ke kanan anda ) dan potong ujung kabel nya supaya sama panjang
4) Setelah tersusun rapi dan sama panjang, masukan kabel ke dalam RJ45, pastikan posisi soket yang ada pada RJ45 berada dibawah, dan ujung soket nya mengarah ke arah anda, dan pastikan kabel-kabel nya sampe ke ujung dari RJ45 nya
5) Langkah selanjut nya adalah crimping RJ45 agar terkunci dan kuningan pada ujung RJ45 masuk kedalam, dan bertemu dengan kuningan yang ada pada kabel, pastikan jaket dari kabel masuk sampai ke tempat penguncian nya, agar kabel lebih kuat, dan tidak mudah copot saat ditarik
Dan Hasil setelah di crimping seperti ini, lakukan hal yang sama pada ujung kabel satunya lagi
6) Langkah Terakhir adalah pengecekan kabel menggunakan LAN Terster, saat di tes, lampu di LAN Tester hidup ke dua nya secara berurutan, berarti anda berhasil dan tidak ada kesalahan
5. Kenapa Kabel UTP dan STP harus dibuat terpilin/ twisted
1) Untuk Mengeliminasi noise yang ditimbulkan oleh electromagnetic interface (EMI) dari sumber eksternal yang dapat mengacaukan komunikasi data
2) Untuk meminimalisirr kebocoran sinyal antara kabel yang berdekatan, yang dapat mengakibatkan crosstalk
6. Kesimpulan
Membuat kabel LAN Straight tidak lah sulit, hanya perlu dilakukan dengan hati-hati dan teliti saat menyusun kabel dan saat pemasangan nyaa
